Anti-ribet! Cara Merakit Komputer/CPU Sederhana Beserta Gambarnya
27 September 2019 by Awawa Yogarta
Langkah-langkah merakit komputer dari awal sampai akhir
Cara merakit komputer atau PC biasanya hanya bisa dilakukan oleh teknisi kompuer atau orang dengan latar pendidikan teknik komputer. Padahal cara merakit komputer sederhana bisa dilakukan siapa pun asal tahu caranya.
Salah satu keuntungan jika kamu bisa merakit komputer adalah bisa mendapatkan komputer/PC idaman dengan memasangnya sendiri. Jadi kamu bisa merakit komputer/PC idamanmu sendiri secara langsung di rumah dan bebas biaya pemasangan.
Sebelum merakit komputer, kamu harus tahu beberapa tahapan yang harus dilakukan. Tahapan-tahapan itu meliputi:
1. Persiapan
Kamu harus mempersiapkan dulu komponen-komponen yang diperlukan untuk melakukan perakitan komputer. Setelah komponen tersedia, kamu bisa melakukan perakitan di tempat yang leluasa untuk bergerak sehingga tidak mengganggu aktivitasmu maupun orang lain.
2. Proses Perakitan
Proses perakitan komponen-komponen komputer dilakukan dengan memasang satu persatu hardware yang diperlukan.
3. Pengujian
Setelah semua komponen dipasang, kamu bisa mencoba menghidupkan dan mengoperasikan komputer/PC. Jika pengoperasian berjalan normal, berarti perakitan sukses dan begitu sebaliknya. Jika PC yang dirakit tak bisa menyala, kamu bisa menangani masalah yang terjadi.
4. Penanganan Masalah
Tahap ini dilakukan jika PC yang dirakit mengalami masalah (troubleshoot). Terdapat berbagai sebab mulai dari proses instalasi atau penempatan komponen yang kurang tepat. Oleh karena itu, dibutuhkan penanganan lebih lanjut agar komputer bisa beroperasi dengan normal.
Diagram Instruksi Manual Mainboard
Tahap Persiapan-Persiapan sebelum merakit komputer
Sebelum masuk ke topik cara merakit komputer sederhana, kamu harus tahu nih persiapan-persiapan apa saja yang dibutuhkan untuk menghindari hal-hal yang tidak diinginkan. Kamu harus melakukan persiapan ini sehingga bisa menanggulangi kemungkinan eror dan semacamnya:
- Siapkan komponen-komponen perangkat keras. Kamu bisa meletakkan komponen di tempat yang mudah terjangkau. Selain itu cek dulu semua komponen-komponen perangkat keras (disesuaikan dengan tipenya) dan jangan sampai salah spesifikasi. Misalnya mainboard yang mendukung slot DDR3 hanya bisa ditempatkan oleh memori dengan tipe DDR3 pula.
- Baca buku manual perakitan. Setiap komponen biasanya menyertakan buku manualnya. Jangan sampai hilang buku manual itu karena bisa jadi bahan referensi pemasangan/instalasi komponen perakitan komputer.
- Kamu juga harus menyiapkan alat-alat yang diperlukan untuk merakit, mulai dari obeng (plus dan minus), tang, gelang anti-statis yang dapat mencegah terjadinya korslet (short circuit) pada komponen dan peralatan lainnya yang memang diperlukan.
- Driver CD. Tanpa sebuah driver, perangkat keras tidak dapat difungsikan. Jadi kamu harus mempersiapkan driver agar proses perakitan bisa berjalan dengan lancar.
Cara merakit komputer beserta gambarnya
Penasaran bagaimana cara merakit CPU dari awal sampai akhir? Berikut langkah-langkah merakit komputer dari awal sampai akhir yang terbagi menjadi beberapa tahap-tahap:
- Memasang Jumper Mainboard
- Memasang Prosessor
- Memasang Heatsink (Kipas Prosesor)
- Memasang Memori
- Memasang Mainboard pada Casing
- Memasang VGA Card
- Memasang Power Supply (Catu Daya)
- Memasang Kabel-kabel Motherboard
- Memasang ODD (Optical Device Drive) seperti DVD dan HDD (Harddisk Drive)
- Penyelesaian
- Test PC
1. Memasang jumper mainboard
Cara merakit komputer/PC sederhana pertama yang bisa kamu lakukan adalah dengan membaca buku manual (Manual Guide Book) mainboard agar kamu tahu di mana jumper akan diletakkan.
Jumper adalah komponen kecil yang ditaruh pada mainboard sebagai pengatur CPU dan tegangan yang masuk ke dalam mainboard.
Kamu harus tahu jika pengaturan jumper yang salah bisa berakibat rusaknya prosesor. Jadi kamu harus berhati-hati saat memasang jumper ini dengan memastikan posisi memasangnya dengan benar.
2. Memasang prosesor
Pemasangan prosesor pada mainboard akan lebih mudah untuk dilakukan apabila mainboard belum terpasang pada casing. Hal-hal yang perlu diperhatikan saat memasang prosesor yaitu, menentukan terlebih dahulu posisi 1 pin.
Biasanya terdapat tanda pada prosesor pada setiap ujungnya, masukkan prosesor tersebut sesuai dengan arah pin, angkat tuas pengunci dalam posisi tegak dan terbuka kemudian pasang prosesor pada socket prosesor yang ada pada mainboard.
Setelah prosesor terpasang pada mainboard, maka kembalikan tuas pengunci ke arah bawah untuk menutup prosesor.
Baca juga: Tips Rakit Budget PC Pas Harga Komponen Naik, Dijamin Ramah di Kantong!
3. Memasang heatsink (kipas prosesor)
Kamu harus tahu jika prosesor memiliki suhu yang panas saat komputer dalam kondisi menyala sehingga diperlukan kipas untuk mengurangi hawa panasnya. Jadi cara merakit CPU selanjutnya adalah dengan memasang heatsink yang merupakan kipas yang dipasang di atas prosesor.
Pemasangannya cukup mudah, kamu tinggal memasukkan kaki-kakinya ke dalam mainboard dan dikencangkan. Selain itu heatsink dibekali sebuah konektor yang disambungkan pada mainboard sebagai dayanya.
Baca juga: 10 Fakta Unik Processor Komputer Yang Jarang Diketahui Banyak Orang.
4. Memasang memori
Biasanya memori yang digunakan pada CPU/PC berjenis RAM (DDR2 dan DDR3). Jadi kamu harus memastikan jika socket memori pada mainboard adalah tipe socket dengan jenis ini agar sesuai.
Pemasangan memori pun cukup mudah,kamu hanya perlu menyesuaikan cekungan yang ada pada memori dengan slot pada mainboard.
Baca juga: 10 Aplikasi Pembersih File Sampah PC, Buat PC Kamu Anti Lemot.
5. Memasang mainboard pada casing
Cara merakit CPU/komputer sederhana berikutnya adalah dengan memasang mainboard pada casing. Caranya adalah dengan menentukan dudukan (mounting) mainboard pada casing.
Jika dudukan telah dipasang, kamu memerlukan beberapa perkakas seperti obeng untuk mengencangkannya sekrupnya. Kamu harus memperhatikan letak posisi I/O dengan benar dan harus hati-hati dan pelan-pelan saat memasangnya supaya mainboard tidak rusak/patah.
Baca juga: Inilah yang Bakal Terjadi kalo Otak Manusia Dihubungkan ke Komputer!

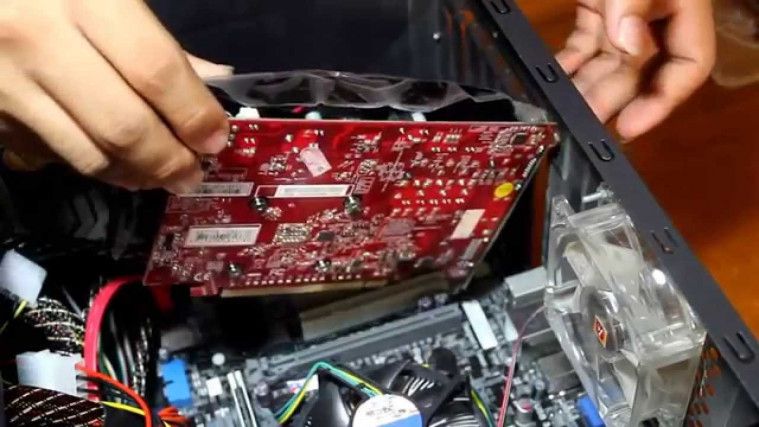

6. Memasang VGA card
Setelah mainboard terpasang, kamu bisa memasang VGA Card. Pemasangan VGA Card hampir sama dengan cara memasang memori yaitu dengan menyesuaikan cekungan slot yang ada pada mainboard.
Kamu bisa melihat penempatan VGA Card pada mainboard di tabel Mainboard Manual Diagram Instruction yang menunjukkan AGP Slot.
Baca juga: Cara Mengembalikan File yang Terhapus di Hp Android, Laptop, dan Flashdisk.
7. Memasang power supply
Power supply terletak di bagian pojok atas di bagian belakang casing. Pemasangannya cukup mudah, kamu cukup menempatkannya pada tempat (bays) power supply yang sudah disediakan kemudian mengencangkan baut-bautnya dengan obeng.
Pastikan jangan sampai goyang dan posisinya tidak terbalik (upside down).

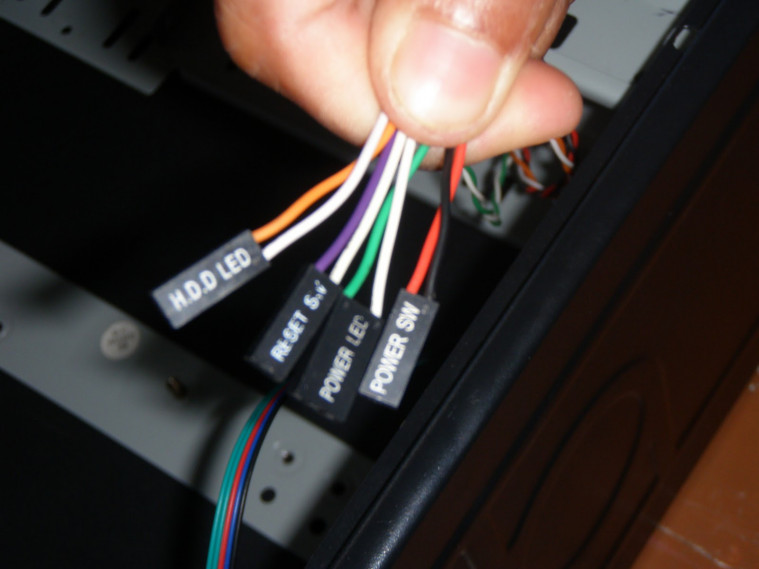

8. Memasang kabel-kabel motherboard
Kamu bisa menyambungkan semua kabel-kabel yang tersedia pada power supply ke mainboard untuk memberikan daya. Kamu bisa mengaturnya sesuai gambar di bawah dan tinggalkan kabel untuk HDD dan ODD.
9. Pasang ODD (Optical Device Drive) seperti DVD dan HDD (Harddisk Drive)
Jika kabel-kabel power supply terpasang pada mainboard, kamu bisa memasang Hard Drive pada casing dan sesuaikan masing-masing hard drive sesuai dengan ruangan drive pada casing (bays). DVD biasanya diletakkan pada casing bagian paling atas depan, sedangkan HDD terdapat bays tersendiri.
Kamu bisa buka penutup bays drive pada casing dan kemudian pasang dan kencangkan baut-bautnya. Jika hard drive telah terpasang sempurna, selanjutnya colokkan kabel dari power supply ke masing-masing hard drive (gambar di atas).
10. Penyelesaian
Sudah memasang semua kabel, konektor telah tersambung, dan mainboard pada casing? Cara merakit CPU selanjutnya adalah dengan melakukan finishing dan mengecek seluruh fungsi dari komponen-komponen yang telah dirakit menjadi sebuah komputer PC.
Kamu bisa melakukan pengecekan dengan langkah sebagai berikut:
- Tutup casing dengan sempurna menggunakan perkakas obeng.
- Pasang kabel port VGA ke monitor lalu colokkan kabel power monitor.
- Selanjutnya kamu bisa colokkan kabel power CPU ke socket/saklar listrik dan nyalakan.
11. Tes PC
Sekarang kamu bisa menyalakan PC dan monitor jika tidak ada masalah PC akan masuk pada mode POST dan kamu tinggal melakukan pengaturan setting BIOS. Permasalahan yang lazim terjadi berupa pemasangan kabel, pemasangan komponen yang tidak pas dan lain sebagainya.
Biasanya jika ada kesalahan akan langsung terdeteksi dan PC akan mengeluarkan tanda berupa bunyi beep dengan nada yang teratur. Kamu bisa memeriksa kembali pemasangan kabel dan cek posisi komponen-komponennya.
Jika unit pemasangan sudah normal, kamu bisa melakukan setting BIOS dan instal Operating System. Jadi jangan lupa untuk menyiapkan CD instalasi aplikasi dan driver dari komponen-komponen yang dibutuhkan.
Bagaimana, mudah kan cara langkah-langkah merakit komputer dari awal sampai akhir di atas? Kamu harus melakukannya secara berurutan jika baru melakukannya pertama kali. Selamat mencoba cara merakit komputer sederhana di atas.
